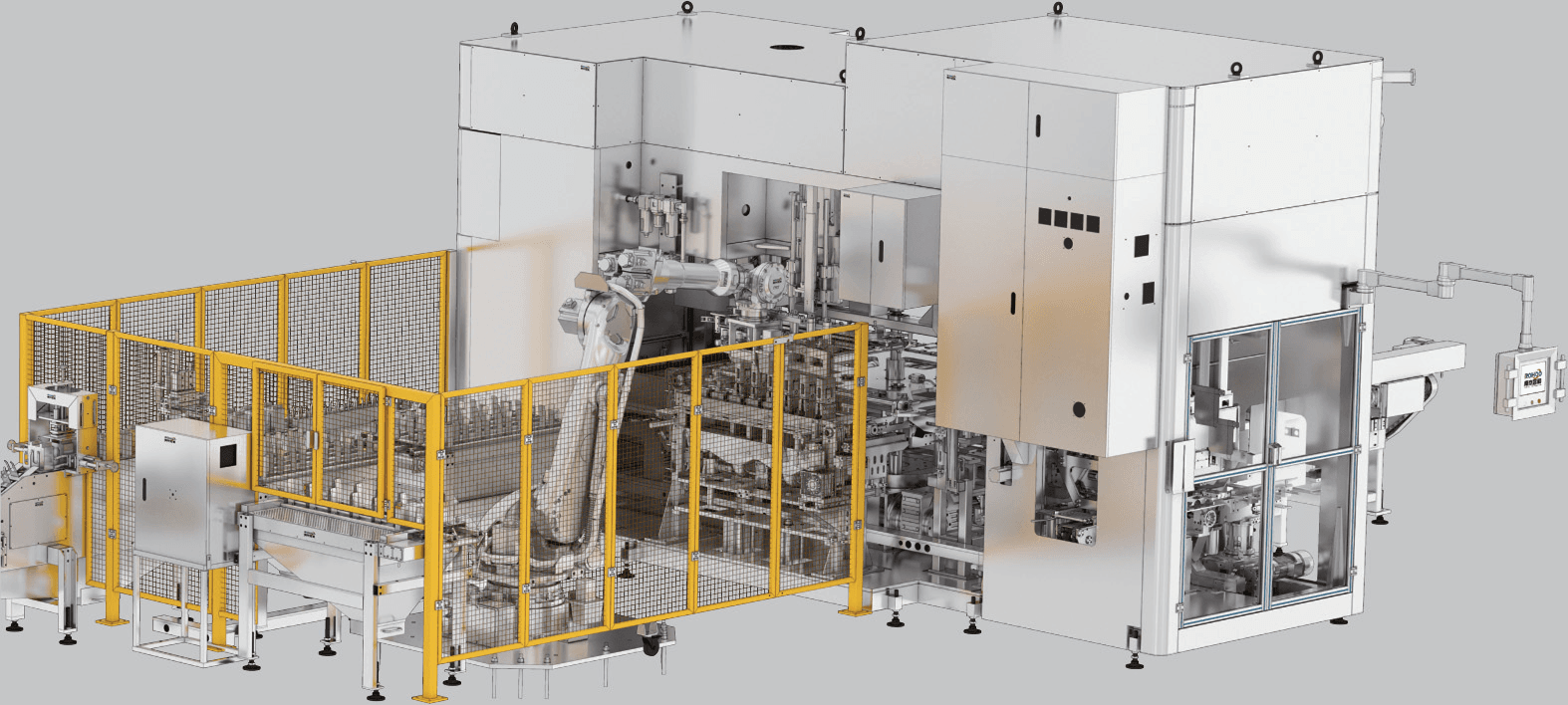

02 铸焊机
本系列产品可满足针对不同隔板，不同电池的多样化生产需求
基本信息
| 指标 | 参数 |
|---|---|
| 设备外形尺寸 (mm) | （长 x 宽 x 高）600047003300 mm |
| 产能 | 每分钟可达 4 只 |
| 电源及功率 | AC380V，50Hz，27kw |
| 气源及用量 | 0.2 m³/min 0.6 Mpa |
| 水源供应 | 32 L/min, 0.2 - 0.4 Mpa |
| 冷却水温 | 恒温 20 ℃ ± 2 ℃ 软化水 |
| 设备重量 | 8500 千克 |
| 大盘转向 | 顺时针 |
设备组成包括
- 上料机器人
- 电动夹具（AGM 电池）
- 沾锡系统（AGM 电池）
- 入槽机械手与工装
- 铅锅和铅泵
- 自动铅锭输送系统
- 铅锭悬臂吊及吊装工装
- 模具架与模具推车
功能说明
- 本系列产品可满足针对不同隔板，不同电池的多样化生产需求
- 大盘升降采用伺服控制
- 整理平台的换型高度位置调整采用伺服控制
- 蘸锡高度采用伺服控制
- 卸载抓手打开与关闭采用伺服控制
- 配备触摸屏人机界面
- 上载抓手可选择 1/3/5 旋转和 2/4/6 旋转
- 具有换型模具预热功能
- 铅锅温度精度：± 5 ℃
- 模具显示和铅液实际温度偏差：± 15 ℃
- 模具设定温度和显示温度偏差：± 5 ℃
- 设备有铅烟、铅尘抽风接口
- 模具模芯温度精度：± 10 ℃
- 预留通讯接口
